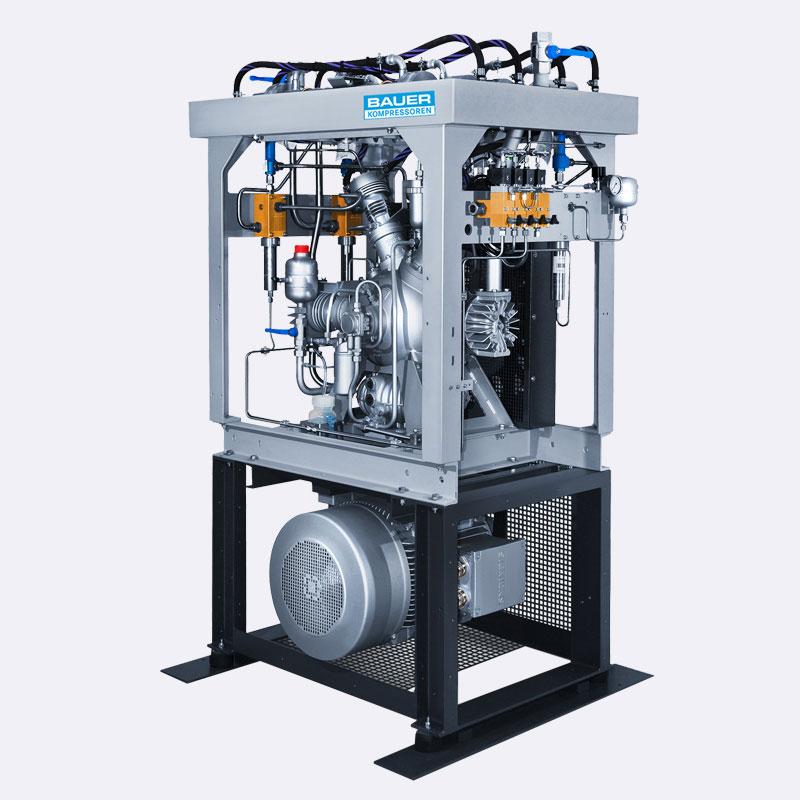

Bauer GIB-serie (watergekoeld)

De industriële boosterserie van BAUER KOMPRESSOREN maakt indruk met een carter dat drukbestendig is tot 16 bar.

Opzettelijk geoptimaliseerd voor gasdichtheid, compressie tot de vereiste einddruk is mogelijk zonder verliezen voor het kosteneffectief terugwinnen en decanteren van edelgassen en gasmengsels.

Door gebruik te maken van gerichte waterkoeling tussen de tussen- en neventrapkoelers en klepkoppen, zorgt het systeem ervoor dat het grootste deel van de geproduceerde warmte door het koelwater wordt geabsorbeerd.

Hierdoor vergen deze boosters zeer weinig onderhoud en behalen ze een lange levensduur. Tegelijkertijd zijn ze stiller dan vergelijkbare luchtgekoelde compressorunits en ideaal voor installatie onder omstandigheden waarin luchtkoeling niet mogelijk zou zijn.

Oplossingen voor direct gekoppelde of V-riemaandrijving zijn verkrijgbaar in horizontaal of verticaal formaat.

Compressoren van BAUER - gemaakt in Duitsland.

GIB medium-pressure booster, water-cooled, 25 – 110 bar

¹ Free air delivery according to ISO 1217, power consumption at maximum final pressure under certain conditions. Other ambient conditions result in different performance data. Direct-coupled units: Values valid for 50 Hz.
² Shut-down pressure (sensor setting).
³ Suitable for helium under certain conditions. Please check with BAUER. Certain restrictions must be considered with regard to input and final pressure.
⁴ Max. safety valve pressure setting = max. operating pressure. Reduced switch-off pressure.

CORRECTION FACTOR FOR FREE AIR DELIVERY

Helium free air delivery = air free air delivery × 0.8

CORRECTION FACTOR FOR POWER CONSUMPTION

Helium power consumption = air power consumption × 1.06

Type designation	Effective free air delivery ¹			Intake pressure	Shut-down pressure min. \| max. ²		No. of compr. stages	Speed approx.	Motor output	Power consumption ¹	Net weight approx.
	l/min	m³/h	cfm	bar_g	bar	bar		rpm	kW	kW	kg	lbs
GIB 23.10-37 ³	1330	80	47	2	90	200	4	1140	37	21	1180	2600
	1780	107	63	3	150	300				29
	2220	133	78	4	200	350				36
	2440	146	86	4.5	200	350			45	38
GIB 23.12-37	1700	102	60	4.5	90	200	4	1140	37	22	1180	2600
	2100	126	74	6	150	300			37	30
	2700	162	95	8	200	350			45	37
	3300	198	116	10	200	350			45	43
GIB 23.13-37 ³	2100	126	74	8	150	200	4	1140	37	20	1180	2600
	2600	156	92	10	150	300				27
	3000	180	106	12	200	350				32
	3500	210	124	14	200	350				35

Type designation	Effective free air delivery ¹			Intake pressure	Shut-down pressure min. \| max. ²		No. of compr. stages	Speed approx.	Motor output	Power consumption ¹	Net weight approx.
	l/min	m³/h	cfm	bar_g	bar	bar		rpm	kW	kW	kg	lbs
GIB 26.10-132 ³	5200	312	184	2	90	200	4	1485	132	70	3350	7400
	7000	420	247	3	150	350				99
	8700	522	307	4	200	350				116
	9600	576	339	4.5	200	350			160	125
GIB 26.12-132	5400	324	191	4.5	90	250	4	1485	132	69	3350	7400
	6900	414	244	6	150	350				90
	8900	534	314	8	200	350				107
	10800	648	381	10	200	350				122
GIB 26.13-132	7800	468	275	10	150	350	4	1485	132	94	3350	7400
	9200	552	325	12	150	350				105
	10700	642	378	14	200	350				116
	11400	684	403	15	250	350				120

CORRECTION FACTOR FOR FREE AIR DELIVERY

Helium free air delivery = air free air delivery × 0.8

CORRECTION FACTOR FOR POWER CONSUMPTION

Helium power consumption = air power consumption × 1.06

CORRECTION FACTOR FOR FREE AIR DELIVERY

Helium free air delivery = air free air delivery × 0.8

CORRECTION FACTOR FOR POWER CONSUMPTION

Helium power consumption = air power consumption × 1.06

Specificaties

GIB medium-pressure booster, water-cooled, 25 – 110 bar
